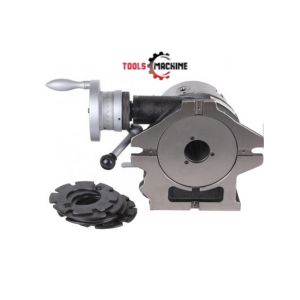

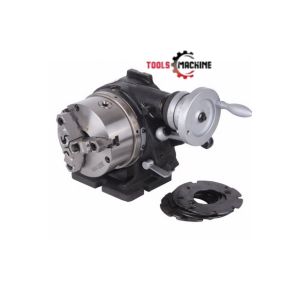

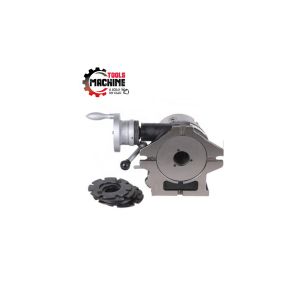

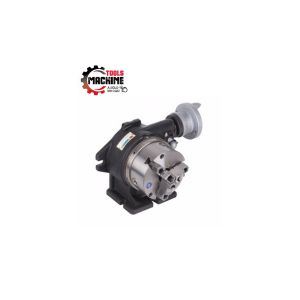

CABEZAL DIVISOR SUPER RAPIDO 200MM CS-8 VERTEX TW

• Código: CS-8.
• Marca: VERTEX.
• Procedencia: TAIWAN.
• Norma agujero: 58mm.
• Diámetro del Plato: 210mm.
• Peso: 78Kg.
• Ancho: 310mm.
• Largo : 285mm.
• Alto: 225mm.
• Disposición: Vertical Horizontal.
• Fabricado Fundición Nodular.
• Suministrado en caja de cartón.

Características:

1. Espaciador de súper indexación horizontal / vertical.
2. Combina las ventajas del índice simple con las de un índice de gusano.
3. Puede realizar indexación de propósito único e indexación indirecta utilizando el mecanismo de tornillo sin fin cuando se monta en una herramienta de fresado, mandrinado o máquina.
4. Al desconectar el tornillo sin fin, la placa maestra de 24 muescas permite dividir 2, 3, 4, 6, 8, 12 y 24 de la misma manera que el índice simple.
5. Cuando se quita el mandril, la unidad se puede utilizar como una mesa giratoria de tipo horizontal y vertical.
6. La relación de reducción del engranaje helicoidal del mango de operación a la mesa giratoria es 1:90.

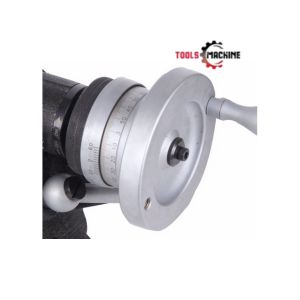

7. El collar de la manija de operación se gradúa en un minuto y las lecturas de hasta diez segundos se pueden configurar en el Vernier.
8. CS6 completo con mandril de 3 mordazas de 8 “; mordaza reversible y endurecida de 2 piezas; placa frontal de 8” y 6 placas de protección.
9. Diseñado para fresado, taladrado, mandrinado con plantilla y muchas otras aplicaciones de taller.
10. Placa de índice de 24 posiciones endurecida y rectificada (incrementos de 15o).
11. Anillo graduado de cromo satinado de 360o con juego de vernier ajustable de 10 segundos que asegura lecturas precisas.
12. Cada unidad está equipada con 6 placas de enmascaramiento para una indexación rápida y sencilla de 2, 3, 4, 6, 8 y 12 divisiones.
13. Completo con plato de 3 mordazas y placa frontal.
