Descripción

Especificaciones	Valor
Modelo	MK-3015S
Área de trabajo	3000 x 1500 mm
Precisión de posicionamiento	±0.03 mm
Velocidad máxima	100 m/min
Voltaje de trabajo	380V 50Hz 3 fases
Sistema de control	Bochu 4000E
Especificaciones	Valor
Potencia del láser	6000W
Potencia de salida	6000 watts
Precisión de repetición X/Y	±0.02 mm
Aceleración máxima	1.0G
Fuente láser	MAX Fiber Laser
Cabezal láser	BLT421S con autoenfoque
Espesor Corte AcCar/AcInx/Alu/Bronce	24/14/14/14mm

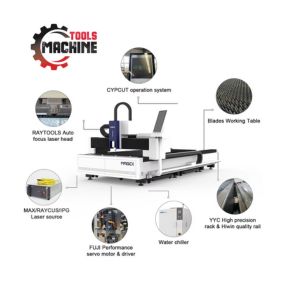

1. Fuente Láser Max 6000W

Alta eficiencia de conversión electro-óptica: Optimiza el consumo energético y maximiza la potencia de salida.

Resistencia a alta potencia: Diseñada para operaciones continuas de alta intensidad.

Corte eficiente de láminas: Capacidad superior para procesar diversos espesores de metal.

Longitud de fibra de salida personalizable: Adaptabilidad a diferentes configuraciones de instalación.

2. Sistema de 4000E

Compatibilidad industrial amplia: Soporte especializado para máquinas de corte plano, combinadas y cortadoras de tubos.

Computadora industrial Advantech: Sistema robusto optimizado para control profesional de corte por fibra óptica.

Velocidad de procesamiento superior: Cortes rápidos con acabados perfectos y texturas delicadas.

Biblioteca técnica preconfigurada: Configuraciones de corte guardadas antes del envío de fábrica.

3. Cabezal Láser BLT421S Profesional

Componentes ópticos de precisión: Calidad de haz excelente y estabilidad constante.

Sistema de enfriamiento por agua perfeccionado: Garantiza temperatura óptima de lentes ópticas.

Diseño anti-polvo de grado industrial: Previene eficazmente la intrusión de partículas contaminantes.

Mecanizado de ultra precisión: Coordinación estable y confiable entre todos los componentes.

Sistema de protección múltiple: Lentes de protección aumentadas que protegen efectivamente el sistema de colimación.

Autoenfoque profesional: Optimización automática para diferentes espesores y tipos de material.

4. Estructura de Aluminio Aeronáutico (3ta Generación)

Estándares aeroespaciales: Fabricado con especificaciones de la industria aeronáutica.

Moldeo por extrusión de 4300 toneladas: Proceso de conformación de alta precisión para máxima resistencia.

Resistencia 6061 T6: La máxima resistencia disponible en pórticos de este tipo.

Ventajas específicas del aluminio aeronáutico:

Excelente tenacidad con peso reducido.

Resistencia superior a corrosión y oxidación.

Baja densidad que permite mayor velocidad de procesamiento.

Optimizado para área de trabajo de 3000mm.

5. Área Ampliada

Durabilidad extendida: Diseño sin deformación por 20 años, apto para láser de ultra alta potencia.

Acero estructural de carbono premium: Soldadura de acero de sección para rigidez máxima en área extendida.

Tratamiento térmico completo:

• Recocido completo de tensiones
• Mecanizado de precisión inicial
• Tratamiento de envejecimiento por vibración
• Eliminación total de tensiones de soldadura: Placa metálica de 8mm optimizada para formato largo.

6. Guías Lineales HIWIN

• Movimiento lineal de ultra precisión: Elementos rodantes optimizados para recorridos extendidos.
• Coeficiente de fricción ultra bajo: Solo 1/50 comparado con sistemas de deslizamiento tradicionales.
• Capacidad de carga multidireccional: Soporta cargas en todas las direcciones para estabilidad total.
• Alta precisión y exactitud de movimiento: Mejora significativa en la precisión de desplazamiento incluso de 3000mm
• Múltiples series disponibles: Diferentes opciones de tamaños, capacidades de carga y precisiones.

7. Servomotores Inovance

Fabricante líder en China: Mayor fabricante de servomotores y drivers del país.

Empresa cotizada: Socio de China High Speed Railway.

Tecnología madura: Capacidad para soportar alta velocidad y alta aceleración.

Confiabilidad probada: Utilizada en aplicaciones ferroviarias de alta velocidad.

8. Componentes Eléctricos Schneider (Francia)

Gama completa de productos: Servomotores, drivers y tecnología de conversión servo de calidad francesa.

Máxima eficiencia energética: Ideales para sistemas que requieren eficiencia y precisión máximas.

Precisión de posicionamiento: Exactitud máxima en posicionamiento a lo largo de toda el área.

Capacidad multi-eje: Funcionamiento en sistemas complejos con alta velocidad de interacción.

Control de bucle cerrado avanzado: Posicionamiento extremadamente preciso con excelentes propiedades dinámicas.

9. Enfriador de Agua S&A

Sistemas de enfriamiento profesionales: Control automático de temperatura con display integrado.

Control automático de temperatura: Enfriamiento automático al exceder la temperatura límite.

Parada automática cuando la temperatura está por debajo del límite

Diseño especializado: Específicamente para equipos láser de fibra.

Refrigerantes ecológicos: Gama completa de refrigerantes ambientalmente responsables.

Rendimiento estable: Baja tasa de fallas, ahorro energético y de potencia.

10. Computador Industrial Advantech

Procesamiento robusto: Diseñada para entornos industriales exigentes.

 Integración con sistema de control: Optimizada para aplicaciones de corte láser.

Confiabilidad industrial: Operación continua en condiciones adversas.

11. Componentes Neumáticos SMC (Japón)

Calidad japonesa: Reconocida mundialmente por su precisión y durabilidad.

Sistemas neumáticos completos: Para operaciones de sujeción y posicionamiento.

Funcionamiento suave: Minimiza vibraciones durante las operaciones.

12. Pantalla de diseño de Seguridad/Estabilidad

Pantalla de vidrio templado de alta definición: Más exquisita y delicada para operación fluida.

Sistema de control mejorado: Interfaz optimizada para manejo de área de trabajo ampliada.

Visualización mejorada: Display claro para monitoreo preciso de operaciones en formato largo.

13. Sistema de Transmisión Taiwán YYC Optimizado

Cremallera y piñón de precisión: Transmisión suave y exacta en recorridos extendidos.

Reductor Shimpo: Componente de alta calidad para control preciso en movimientos largos.

Calidad y estabilidad excepcionales: Conforme a estándares internacionales DIN, JIS e ISO 9001.

Marca líder en Asia: Productos de transmisión exportados a casi 50 países.

Elementos a considerar

Nota: 1. La precisión alcanzable de una pieza de trabajo depende en cierta medida de factores como el tipo de pieza de trabajo, las condiciones de preprocesamiento, el tamaño de la placa y la posición de la placa dentro del área de trabajo.

Nota 2. Los parámetros anteriores están sujetos a cambios sin previo aviso. Los parámetros técnicos finales están sujetos al acuerdo de pedido real.

Nota 3: La precisión de la pieza de trabajo puede verse afectada por el tipo de pieza de trabajo, el tratamiento previo y el tamaño de la hoja. y la posición de la chapa en la zona de trabajo.

Nota 4: Los parámetros anteriores podrían cambiarse. Los parámetros técnicos finales están sujetos al pedido real. acuerdo.
